سقف کُرمیت(کرومیت)-جزییات اجرایی

Table of Contents

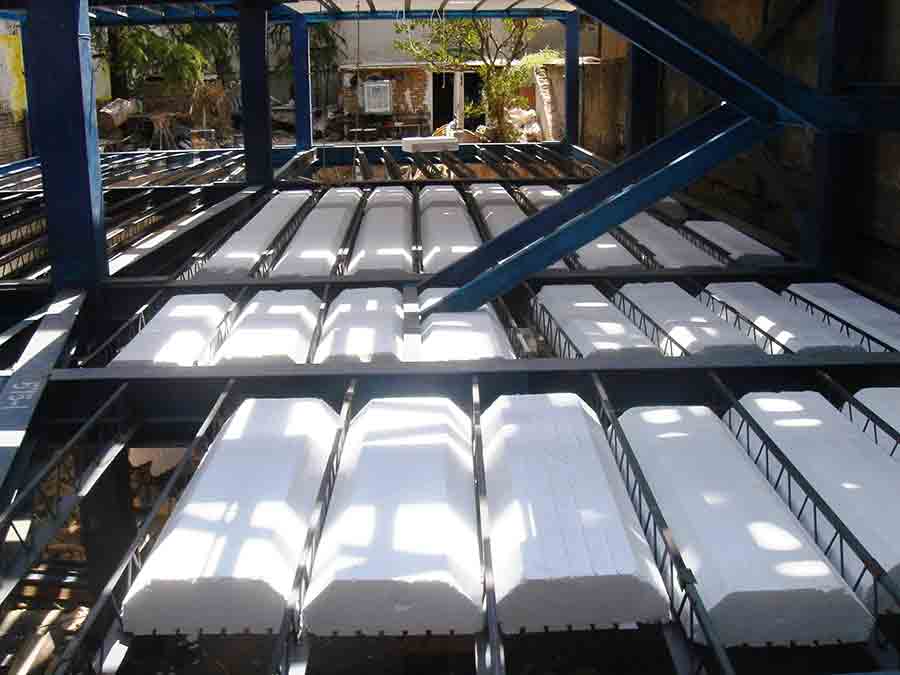

سقف کُرمیت(کرومیت)-جزییات اجرایی از مطالب مهمی است که باید مورد توجه قرار گیرد.در ذیل به پاره ای از اطلاعات و نکات اجرایی سقف و جزئیات اتصال تیرچه ها به اسکلت اشاره میکنیم :

(برای اطلاعات بیشتر به جزوه جزئیات اجرایی سقف کرمیت و نشریه 151 مراجعه کنید )

آيتم هاي جزییات اجرايي سقف کُرميت (کرومیت):

مراحل اجراي سقف کُرميت به شرح زير ميباشد :

1- اندازه گيري تيرچه ها

2- سفارش تیرچه ها جهت ساخت به کارخانه سازنده

3-بالا بردن؛ نصب و جوشکاري تيرچه ها

4-بلوک چيني

5-اجراي کلافهاي عرضي

6-قالب بندي

7-بلوک چيني در نقاطي که از بلوک کامل نميتوان استفاده کرد

8-اجراي آرماتورهاي افت و حرارت

9-کنترل اجرا و آماده سازي براي بتن ريزي

10-ساخت و انتقال بتن

11-بتن ريزي

12-پرداخت سطح بتن

13-عمل آوردن بتن

انواع وبعضی از جزییات اجرایی سقف کُرمیت (کرومیت):

1-نحوه نشیمن روی سازه های مختلف:
• سازه فولادی:

• سازه بتنی در سقف کُرمیت-جزییات اجرایی سقف کرمیت:

زلزله (Northridge (1994 در کالیفرنیای جنوبی به تغیراتی در آئین نامه های رایج مخصوصادر کد ACI گردید. عدم اتصال افقی سقف ها(دیافراگم ها) به عناصر حدی (boundary members)مانند کلکتورهاویال ها(cords) و پل های ساختمانی باعث مجموعه ای از خرابی ها شد . در بخش 8.8.1.6 (سقف با تیرجه های دو طرفه)و در بخش 9.8.1.6(سقف با تیرچه های یکطرفه)آئین نامه ACI 318-14 این شرائط آمده. بنا بر آن تیرچه ها طبق شرائطی و برای نیروی افقی نیز به تکیه گاه ها متصل باشند. شرکت کُرمیت پارس برای اتصال تیرچه کُرمیت به اسکلت بتنی و فلزی درسقف کرمیت نیز اتصالات زیر پیشنهاد کرده . توجه به این نکته ضروری است که پوشش بتن خاموت های تیر بتنی نمی تواند از نظر اتصال افقی و یا اتکائی (Bearing) کفایت لازمه را داشته باشد . بنا براین تیرچه ها باید به داخل شبکه خاموت تیر بتنی وارد شود. در غیر این صورت باید برش توسط اودکا یا لوازم دیکر و کشش نیز توسط آرماتور یا لوازم دیگر گرفته شود. در زیر از اتصال اخیر با پس وند -مزاحم یاد می شود.

این جزئیات بر اساس تطبیق با ACI 318-14 تنظیم شده.
