استاندارد ملی شماره12977-شرکت کُرمیت پارس

استاندارد ملی شماره12977-شرکت کُرمیت پارس

استاندارد ملی شماره12977-شرکت کُرمیت پارس



استاندارد ملی شماره12977-شرکت کُرمیت پارس در سال 1389 به تائید کمیته ملی استاندارد رسید و منتشر شد.شرکت کُرمیت پارس افتخار دارد که بعد از سالیان دراز تلاش در کنار اساتید دانشگاه و فن موفق به تدوین استاندارد ملی شماره 12977 برای تیرچه های کُرمیت گردد.

این استاندارد بر اساس پیشرفته ترین آئینامه ها و مراجع تهیه و تدوین گردیده . و راهنمای مناسبی جهت مهندسین  محاسب و ناظر واجرا و ساخت می باشد.



1-هدف ودامنه کاربرد-استاندارد ملی شماره12977-شرکت کُرمیت پارس

1-1 هدف از تدوین این استاندارد ملی تعیین ویژگی ها  و روشهای آزمون تیرچه های فولادی با  جان باز (کُرمیت)مورد مصرف در سقف ساختمان  مي باشد.

این استاندارد شامل اصطلاحات  و تعاریف ، ویژگی ها ، نمونه برداری  و روشهای آزمون می باشد.

این استاندارد شامل تیرچه های خرپائی تمام فولادی بدون پاشنه بتنی و  با جان باز است . که اتصال قطعات آن به یکدیگر به صورت  انواع جوشکاری دستی و یا جوش اتوماتیک می باشد.

استاندارد ملی شماره12977-شرکت کُرمیت پارس-سقف کُرمیت با قالب قابل برداشت

استاندارد ملی شماره12977-شرکت کُرمیت پارس-سقف کُرمیت با قالب قابل برداشت



3- اصطلاحات و تعاریف-استاندارد ملی شماره12977-شرکت کُرمیت پارس

در این استاندارد ملی اصطلاحات و/یا واژه ها با تعاریف زیر بکار می رود:

3-1 تیرچه با جان باز

منظور از تیرچه در این استاندارد خرپاي فولادی است که با شرایط تکیه گاهی مختلف (از نظر مفصل و گیرداری) برای انتقال بار سقف به تکیه گاه به کار می رود. این تیرچه با قرار گرفتن قالب‌های دائمی (انواع بلوک) و یا موقت (انواع قالب فلزی و غیر فلزی که بجای بلوک گذاشته میشود و بعد از بتن ریزی برداشته میشود) در بین آنها و به همراه بتن  پوششی (در جای ریخته شده) مقطع مرکب (مختلط) T شکل را تشکیل می دهد.(استاندارد ملی شماره12977 صفحه 2)

تیرچه‌ها در سه مرحله تحمل بار می نمایند:

الف) بارهای ناشی از حمل ونقل

ب) بارهای ناشی از وزن خود سقف، شامل تیرچه، قالب، بتن و بارهای در حین اجرا.

ج) بارهای مرده وزنده پس از عمل آوری بتن پوششی وکسب 75 % مقاومت نهایی، که در اینجا به عنوان عضو اصلی خمشی سقف  عمل می‌کند.

3-2   بتن پوششی(بتن درجا)

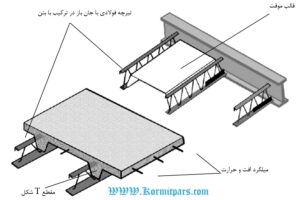

بتن پوششی به‌عنوان یکی از عناصر متشکله سقف، پس از جاگذاری تیرچه، و قالب دائمی ( شکل 1) یا موقت (فلزی – چوبی و غیره) (شکل2) و میلگردهای حرارتی بر روي قالب دائمي يا موقت ریخته می شود و پس از بدست آوردن مقاومت نهایی با قطعات دیگر سقف، مقطع مرکب (مختلط) T شکل را بوجود  می‌آورد.( اسناندارد ملی شماره12977 صفحه4)

3-3 میلگرد

محصولات فولادی گرم نورد شده بصورت ساده یا آجدار با مقطع گرد که به صورت شاخه ای (مستقیم درطول معین) و یا کلاف (به صورت حلقوی پیوسته) بسته‌بندی می شود.

در تدوین این استاندارد ملی از آئین نامه سقف کُرمت (نشریه 151) و آئین نامه ACI  و AISC , SJI و… بهره گرفته شده است.

این تیرچه با نظر و تصویب کمیته ملی استاندارد به عنوان تیرچه کُرمیت نامگذاری شد.(پانویس ذیل صفحه 1 استاندارد ملی12977)



برای دانلود فایل استاندارد ملی شماره12977-شرکت کُرمیت پارس اینجا کلیک کنید
